Máquina automática de paletización de bebidas de doble canal con barandilla 150 cajas/minuto ODM

75 cajas por minuto 150 cajas por minuto Paletizador de pórtico de doble canal de alta velocidad y estabilidad

Los paletizadores se dividen en paletizadores de pórtico de un solo canal y de dos canales, paletizadores robóticos, paletizadores de una sola columna y paletizadores robóticos.

Aplicación:

Puede realizar la logística de paletización de varias operaciones en las industrias de cerveza, bebidas y alimentos, y se utiliza ampliamente en cartones, cajas de plástico, botellas, bolsas, barriles,Productos de envasado por película y productos de llenado, etc.; está equipado con líneas de llenado tres en uno, etc., para paletizar varias botellas, latas y bolsas.

El rango de capacidad de los paletizadores según los diferentes tipos de paletizadores: 3 cajas-160 cajas por minuto

Componentes principales de las paletizadoras:

1. Equipo de paletizador de pórtico de doble canal Introducción:

Una paletizadora es una máquina que ordena los productos envasados (cartones, envases de película, etc.) en un cierto orden y luego los apila en palets.La estabilidad del paletizador afecta directamente el almacenamiento y transporte posteriores. El paletizador producido por Anhui Peiyu adopta un diseño mecatrónico y una transmisión estable.haciendo que la operación y el mantenimiento del equipo sean muy simples.

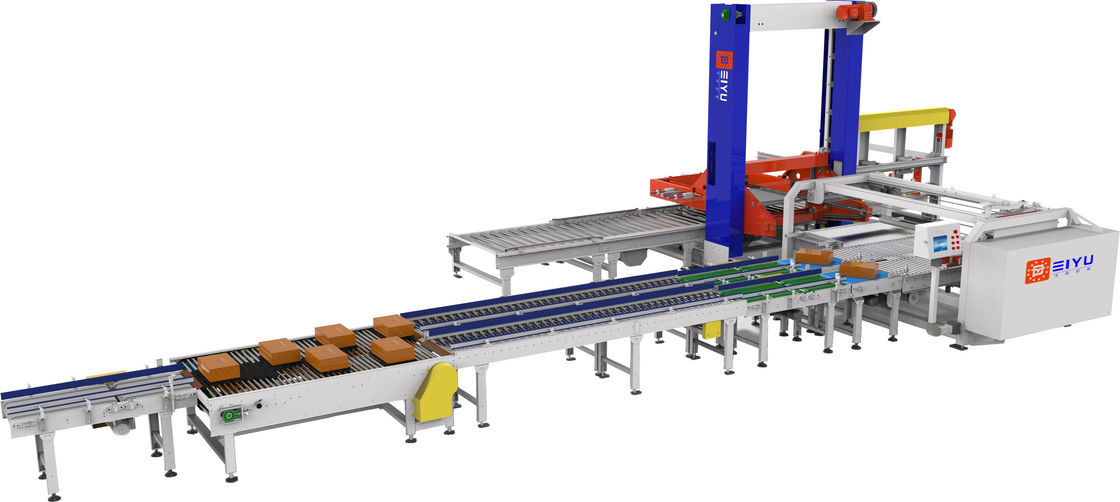

El paletizador de pórtico de doble canal coloca cartones, envases de plástico, envases de película u otros envases en palets (madera, plástico) en un cierto arreglo y los apila automáticamente.Puede apilar múltiples capas, y luego los transporta automáticamente a la estación de palets real, lo que es conveniente para las carretillas elevadoras para transportarlos al almacén para su almacenamiento.El paletizador de pórtico de doble canal divide las cajas en dos carriles a través del mecanismo de separación de la caja y entra en la mesa de clasificación de la caja, y luego empuja las cajas desde la mesa de clasificación de cajas a la mesa de elevación para paletizar, que tiene una mayor eficiencia de paletización.Este equipo adopta control de pantalla táctil PLC + para darse cuenta de la operación inteligente y la gestión, que es simple y fácil de dominar, y puede reducir en gran medida la mano de obra y la intensidad de la mano de obra.La pila de suministro adopta una bandeja separadaTiene una gran aplicabilidad, una máquina para múltiples usos y un ajuste rápido, y se puede utilizar para paletizar productos de diversas especificaciones.

Escenario de aplicación para el paletizador de pórtico de doble canal.
El paletizador de pórtico de doble canal se utiliza ampliamente en la línea de producción de agua, línea de producción de bebidas, línea de producción de alimentos enlatados, línea de producción de alimentos para mascotas, línea de producción de cerveza,línea de producción de condimentos líquidos, etc.

2.Paletizador de pórtico de doble canal Principales estructuras y funciones:
línea de cinturón de aceleración: dos líneas de cinturón con velocidades diferentes, the speed of the rear belt line is twice that of the front belt line (the speed can be adjusted by the frequency converter to adjust the distance between the two boxes) The boxes are pulled apart by a certain distance through the speed difference
Línea transportadora de transferencia: la línea transportadora inferior cuando la caja gira, la velocidad es la misma que la velocidad de la sección trasera de la línea de la correa de aceleración
Mecanismo de transferencia: gira la caja 90 grados
Mecanismo de bloqueo de transferencia: cuando la caja necesita girar 90 grados, el cilindro del mecanismo se extenderá rápidamente para bloquear el lado de la caja y girar la caja

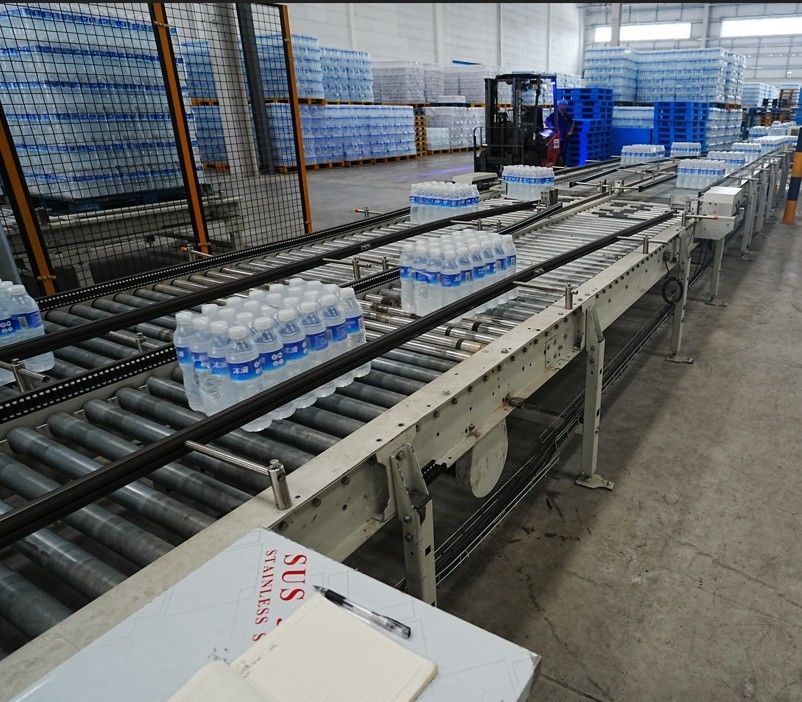

Mecanismo automático de separación de cajas: las cajas se separan rápidamente por la línea de cinturón de aceleración.y las cajas se separarán automáticamente en dos carriles al entrar en el mecanismo de separación de la caja
Mecanismo de caja de empuje: cuando las cajas entran en la disposición y en la mesa de apilamiento de manera ordenada, cada vez que se completa una disposición,el mecanismo empujará automáticamente los productos dispuestos al área de almacenamiento de la mesa de apilamientoCuando una pila de productos está llena, el mecanismo de la caja de empuje empujará toda la capa de productos en el mecanismo de elevación

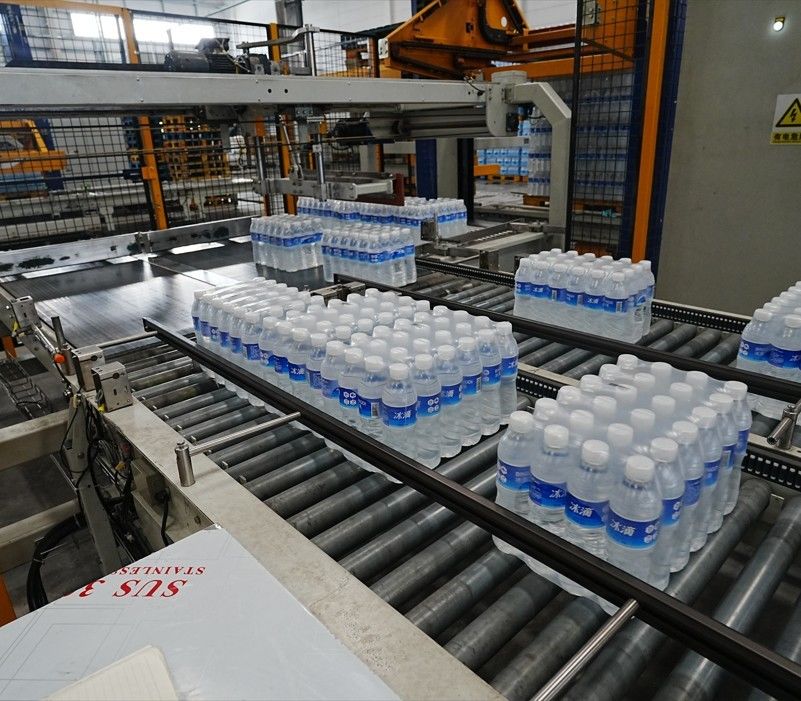

Mecanismo de organización: organizar los productos en orden en una sola capa a través del mecanismo de empuje de la caja
Marco principal: está compuesto por el marco principal y la potencia de elevación.

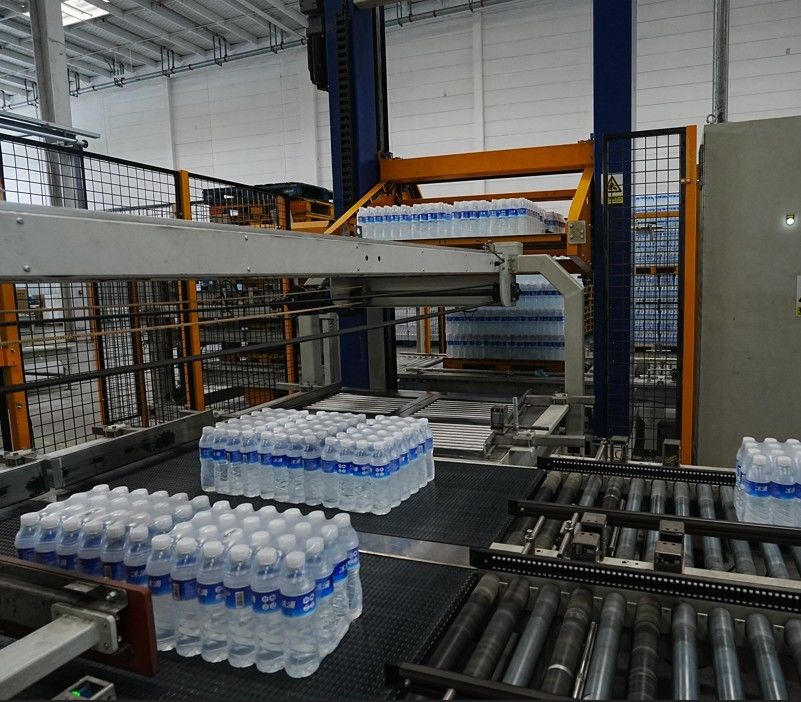

Mecanismo de elevación + deslizamiento: el mecanismo de plataforma de elevación está equipado con un grupo deslizante y un mecanismo de moldeo.Su función es compactar los productos sueltos y luego apilar los productos capa por capa a través del mecanismo deslizante
Mecanismo de apilamiento: Este mecanismo puede colocar 10 palets vacíos, y los palets se colocan uno por uno en la línea transportadora de palets vacíos de manera ordenada a través del cilindro
Línea de transporte de palets vacíos: transportar palets vacíos

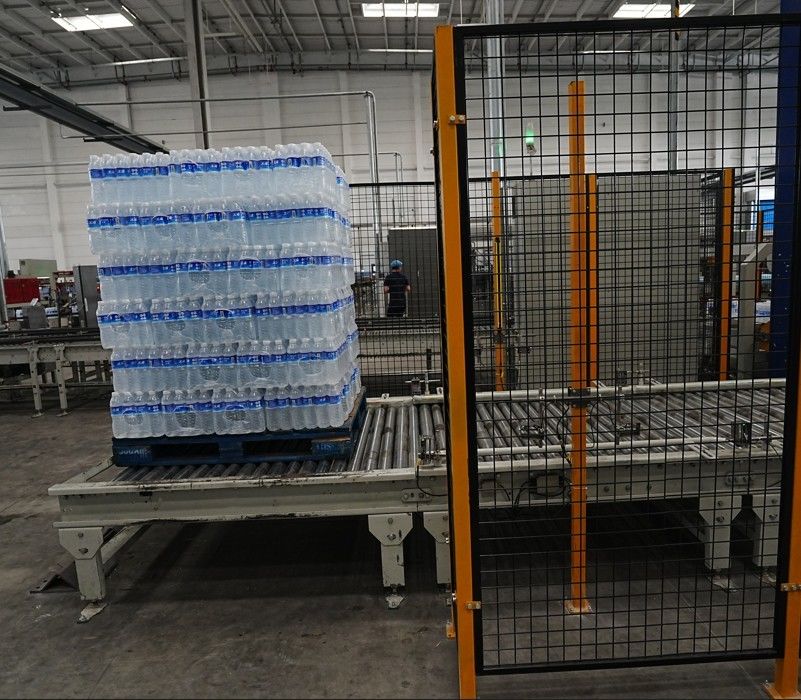

Línea de transporte de palets completa: transportar los productos apilados hasta la estación de trabajo de inserción
Sistema de control eléctrico + mesa de mando: el gabinete de mando eléctrico principal de toda la máquina, la mesa de mando manual

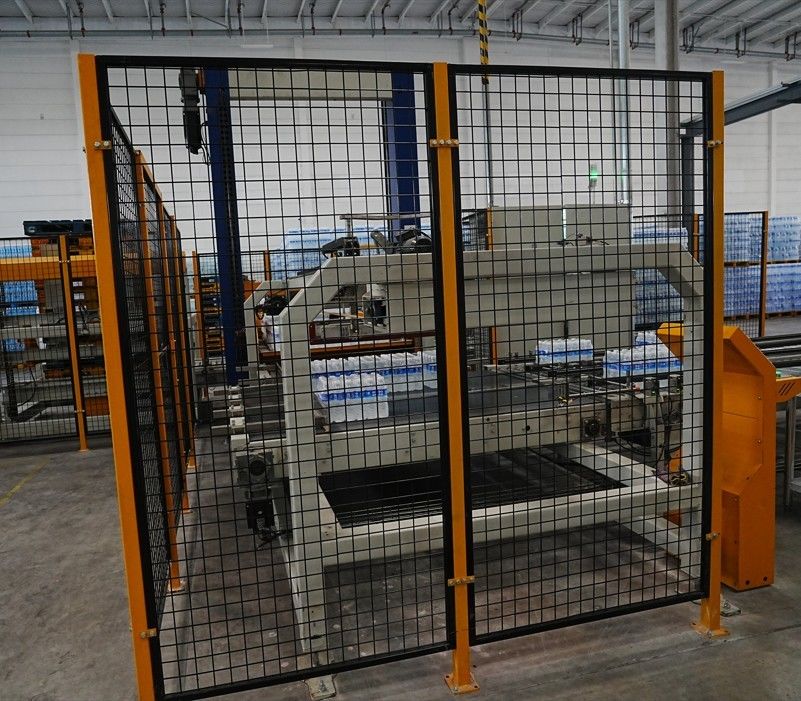

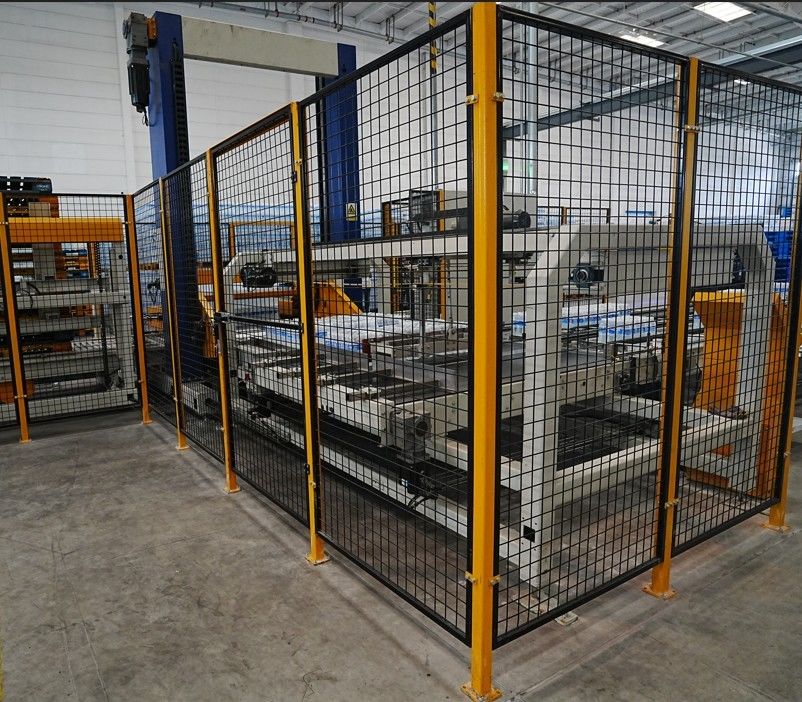

Barandillas de seguridad: proteger al operador

3- Paletizador de pórtico de doble canal Características y ventajas del equipo:
(1) El dispositivo de protección de seguridad fabricado con aleación de aluminio, plásticos de ingeniería y acero al carbono por pulverización y galvanizado cumple las normas nacionales.
(2) Se adopta el método de alimentación de cajas laterales: ocupa una pequeña superficie, simplifica el sistema de transporte delante del paletizador y reduce el coste de inversión de todo el equipo de la línea.
(3) El sistema de servo dirección tiene una dirección estable y previene eficazmente la deformación por colisión y otras situaciones.
(4) El funcionamiento de la pantalla táctil se adopta para realizar el diálogo hombre-máquina, que puede mostrar la velocidad de producción, la causa del fallo y la ubicación, y tiene un alto grado de automatización.
(5).Se adoptan el PLC y el inversor, y se puede programar la clasificación y el apilamiento de los cartones.Tiene capacidades de comunicación rápidas y potentes funciones de diagnóstico para garantizar la fiabilidad del sistemaEs fácil de operar, de estructura compacta y razonable, y tiene un alto grado de automatización.
(6).Se adopta el cilindro SMC, con una calidad y un rendimiento fiables, que pueden satisfacer el trabajo de alta intensidad y a largo plazo.
(7).El método de paletización se puede ajustar en la interfaz hombre-máquina y es fácil de ajustar.
(8).La mayoría de los componentes eléctricos son de marcas europeas conocidas, con un rendimiento estable y una alta eficiencia, lo que ahorra mucho mano de obra.
(9).El sistema de suministro del cartón está controlado por un motor de freno para garantizar que el cartón se entregue en la posición preestablecida.
(10).Bajo ruido, inferior a 75 dB, en consonancia con las normas internacionales.
(11).Cumplir con los requisitos de higiene alimentaria: se utilizan componentes neumáticos libres de aceite, y el 60% de las partes móviles están diseñadas para durar toda la vida sin inyección de aceite,lo que reduce mucho los costos de uso para los usuarios.

4.Paletizador de pórtico de doble canal Parámetros técnicos:
Modo de funcionamiento: paletización con traslado de capa completa hacia arriba y hacia abajo y empuje de cajas con barras circulares.
Eficiencia de producción: 55-75 cajas/minuto (dependiendo del tipo de paleta y caja)
Productos de transformación: cartones, envases de película
La altura del cinta transportadora del producto: 750 mm±50 mm
La longitud de la cinta transportadora de los palets: 580 mm±50 mm
El tamaño del palet: 1036x1200x376mm; 1050x1360x376mm; 1133x1200x376mm;
Alturas de paletación: ≤ 1800 mm (incluida la altura de los palets)
Tamaño de la caja: según las necesidades del cliente
Método de apilamiento: según los requisitos del cliente
Contenedor de pallets: 10 pallets
Potencia total: 35 kW
Consumo de gas: 400 Lmin.
La fuente de alimentación: 380 V ~ 220 V / 50 Hz;
Peso del equipo: 12500 kg
El tamaño del equipo: L16500mm*W8700mm*H4100mm;

5.Paletizador de pórtico de doble canal Configuración eléctrica:

Nota: La configuración de la solución anterior es la configuración normal de nuestra empresa.Nuestra compañía elegirá una marca con la misma configuración a su discreción, y la empresa no hará ninguna notificación adicional.

6.Equipo de palletización de puente de doble canal

7.Citación y tiempo de entrega para la máquina automática de paletización de bebidas de doble canal con barandilla 150 cajas/minuto ODM:

(1) Período de validez de las cotizaciones: 1 mes;
(2) Método de pago: T/T, L/C.
(3) Los clientes proporcionan de forma gratuita las muestras de producto y embalaje requeridas para el ensayo en fábrica;
(4) Tiempo de entrega: 60 días hábiles a partir de la recepción del depósito del cliente y de las muestras de embalaje del producto.

8.Aseguramiento de la calidad para la máquina automática de paletización de bebidas de doble canal con barandilla 150 cajas/minuto ODM:
(1) La empresa garantiza que los productos suministrados son nuevos, sin utilizar, fabricados con el último diseño y materiales adecuados, y que cumplen con la calidad,especificaciones y prestaciones especificadas en el contrato técnico en todos sus aspectos;
(2) La empresa garantiza que, una vez que la línea de producción haya sido adecuadamente guiada, instalada y depurada,el equipo alcanzará los distintos indicadores técnicos de rendimiento del producto en un plazo de quince días a partir de la puesta en funcionamiento de todo el sistema;;
(3) La empresa garantiza que, en el plazo de garantía de calidad especificado en el contrato, será responsable de los defectos,fallos y daños de la línea de producción causados por defectos en el diseño, el proceso, la fabricación, la instalación, la depuración o los materiales suministrados y la calidad del equipo del vendedor;
(4) El período de garantía de la calidad del equipo es de 12 meses a partir de la aceptación de la línea de producción.se comprueba que la calidad o las especificaciones del equipo no cumplen las disposiciones del contrato, o se demuestre que el equipo es defectuoso (incluidos posibles defectos o el uso de materiales no cualificados, etc.),el comprador tiene derecho a proponer rectificación al vendedor dentro del período de garantía de calidad del producto de acuerdo con el certificado de inspección expedido por el departamento legal;
(5) La empresa garantiza las propiedades mecánicas del equipo suministrado, la calidad del producto y los indicadores de consumo del producto.

9.Garantia del equipo para la máquina automática de paletización de bebidas de doble canal con barandilla 150 cajas/minuto ODM:
(1) Después de la aceptación del equipo, se proporciona una garantía de 12 meses, y el sistema de control (marca estándar Huichuan) proporciona una garantía de 24 meses; durante el período de garantía,Nuestra empresa proporcionará a los usuarios piezas de repuesto gratuitas y servicios oportunos y eficaces (las piezas usadas no están cubiertas por la garantía);
(2) Si el equipo falla y necesita ser reparado en el lugar,Nuestra empresa garantiza que el personal de mantenimiento se apresurará al sitio del cliente dentro de las 48 horas para ayudar al cliente a eliminar el fallo a tiempo (excepto en caso de fuerza mayor);
(3) Después del período de garantía, nuestra empresa proporcionará a los usuarios una amplia gama de soporte técnico preferencial, suministro suficiente de piezas de repuesto y otros servicios postventa de por vida;

10.Envasado y transporte para la máquina automática de paletización de bebidas de doble canal con barandilla 150 cajas/minuto ODM:
(1) Método de envasado:
El embalaje utiliza cajas especiales de embalaje nuevas y resistentes o marcos fijos, adecuados para el transporte a larga distancia, a prueba de humedad, óxido, choques,adecuado para el transporte terrestre, transporte marítimo y elevación general.
(2) Método de transporte: transporte terrestre, transporte marítimo.
