Envasador de cartón para línea de bebidas enlatadas de 90 paquetes por minuto
Descripción del producto
Tipos de botellas aplicables:
- Botellas cuadradas
- Botellas planas
- Botellas redondas
Esta máquina de envasado de estuches se utiliza ampliamente para el embalaje secundario de botellas de PET, botellas de vidrio o latas de metal, y puede reemplazar a las máquinas de cartonado y sus equipos auxiliares.
Rango de capacidad:
35-100 envases por minuto (dependiendo de las especificaciones del embalaje)
También conocido como:
Embalaje de cartón, embalaje de maletas, embalaje de maletas, embalaje de maletas, embalaje de maletas de cartón, máquina de embalaje de cartón de una sola pieza, y más.
Configuración de los componentes principales
| Componente | Marca del producto |
|---|
| PLC | Innovación, China |
| Servomotor y sistema de control | Innovación, China |
| Software de configuración superior | Ab Optix también puede utilizarse. |
| Conversor de frecuencia | Innovación, China |
| Interruptor electrónico de proximidad | SICK o marca equivalente |
| Interruptor de aire | Marca equivalente |
| Protector del motor | Marca equivalente |
| Contactor | Marca equivalente |
| El botón | Goto electrical o marca equivalente |
| Relay intermedio | Goto electrical o marca equivalente |
| Protector de pérdida de fase | Goto electrical o marca equivalente |
| Terminal de servicio | - ¿ Qué? |
| Motor de reducción ordinario | - |
| Servomotor con reducción | Reducción de precisión doméstica |
Parámetros principales del equipo
| Parámetro | Especificación |
|---|
| Capacidad de producción | 80 envases/minuto (dependiendo del tipo de botella y del método de envasado) |
| Dimensiones del cartón después del moldeado (mm) | Duración (L): 150-420 mm
Ancho (W): 130-350 mm
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Especificaciones del embalaje | 3×4, 3×5, 4×6, 2×3, 2×4 y otros métodos de envasado |
| Diámetro del producto | φ52-106 mm para las máquinas con diferencial de entrada de varias filas; φ48 mm para las máquinas sin diferencial de entrada |
| Altura del producto | de una longitud igual o superior a 90 mm |
| Tamaño del equipo estándar (mm) | 15850×4050×2150 (se requiere una altura mínima de 3000 mm para la puerta de elevación) |
| Tipos de latas aplicables | Las latas, botellas de vidrio, PET, etc. |
| Elevación de la cinta transportadora de la caja | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Elevación de la cinta transportadora de la botella | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso del equipo | Aproximadamente 11000Kg |
| Presión del aire de funcionamiento | 6 bar |
| Consumo de aire | 160 L/min Máximo |
| Voltado de trabajo | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Potencia instalada | 30 kW |
| Potencia de funcionamiento | 20 kW |
Diagrama de plegado de cartón
4.1 Diagrama esquemático del flujo del proceso de formación del colgajo interior:
4.2 Diagrama esquemático del flujo del proceso de formación de la lengua exterior:
Componentes de los equipos y flujo de procesos
El equipo está compuesto principalmente por:
- El estante
- Convectores de alimentación con botellas
- Transporte del módulo de control de presión
- Sistema de agrupación de productos
- Partes para empujar botellas
- Área de amortiguación de cartón
- Sección transportadora de cartón
- Partes de cartón para el transporte de material de alimentación
- Sección de transición de plegado y formación de cartón
- Caja de operación y gabinete eléctrico
El proceso automatizado implica la colocación de cartón, la separación por succión al vacío, el agrupamiento de productos y el envase final mediante plegado y pulverización.
| Nombre del mecanismo | Número de servos (conjunto) |
|---|
| Formación superior | 2 |
| Formación inferior | 2 |
| Plegable en ambos lados | 4 |
| El límite máximo | 1 |
| Formación de una zona de transición | 1 |
| Empujador de botellas | 1 |
| Grupo de transporte | 1 |
| Las demás máquinas y aparatos de transporte | 1 |
| Agrupación de productos | 2 |
| Transferencia de cartón | 2 |
| Elevación e intercambio de cartón | 3 |

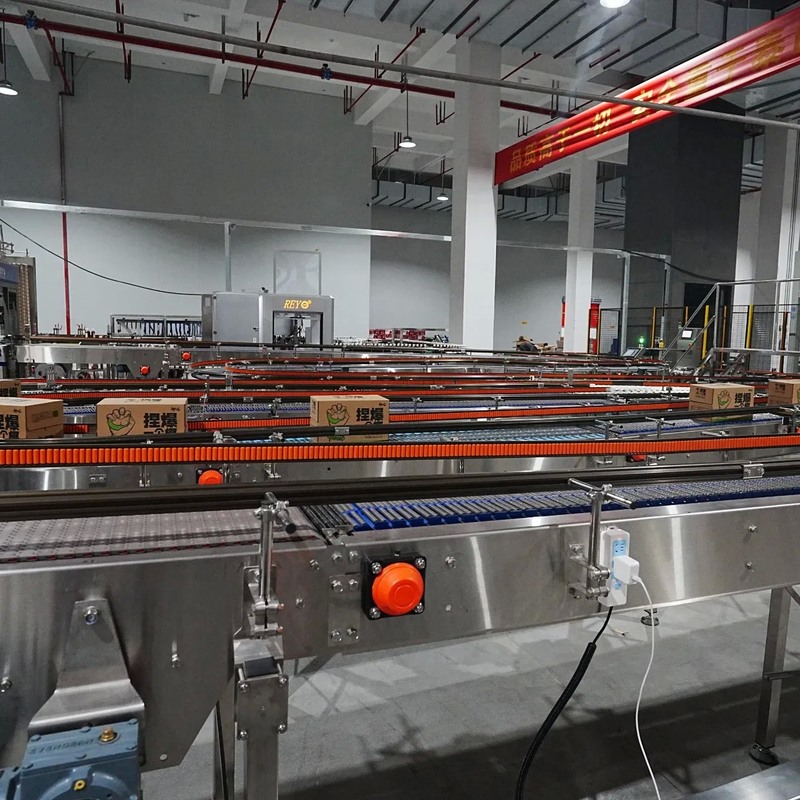

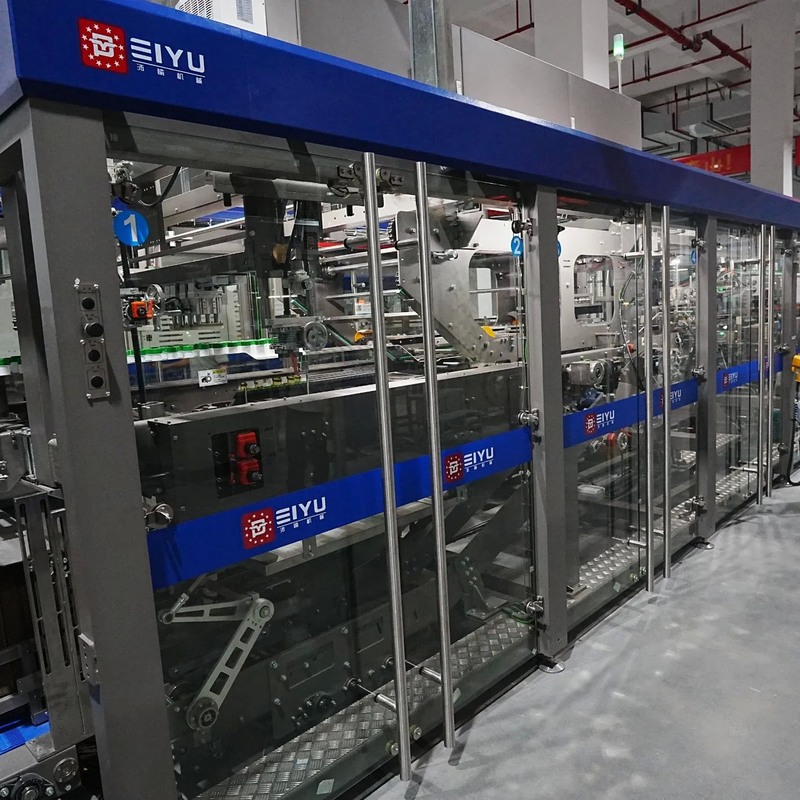

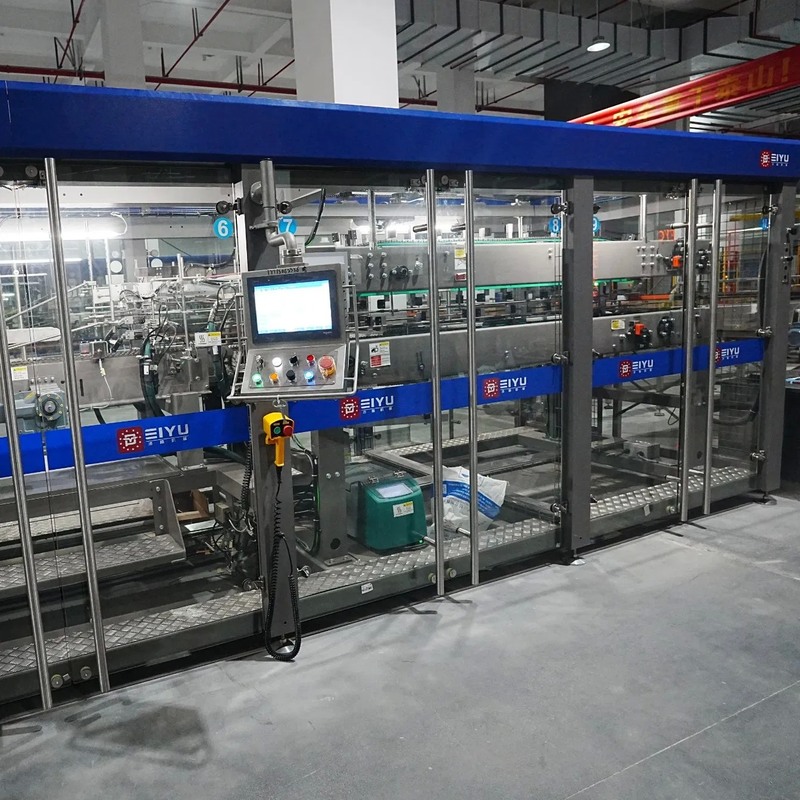

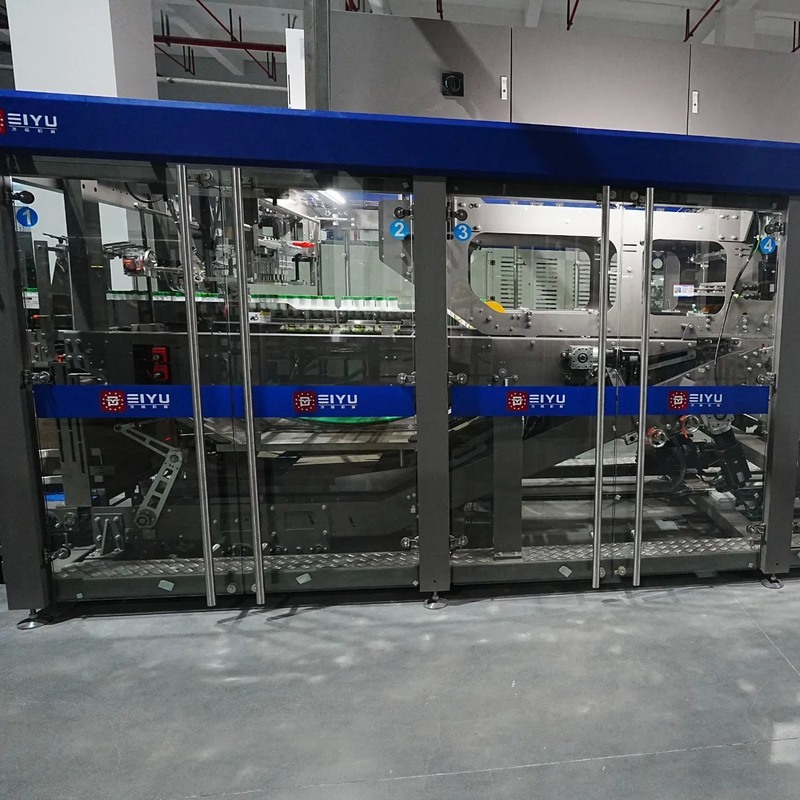

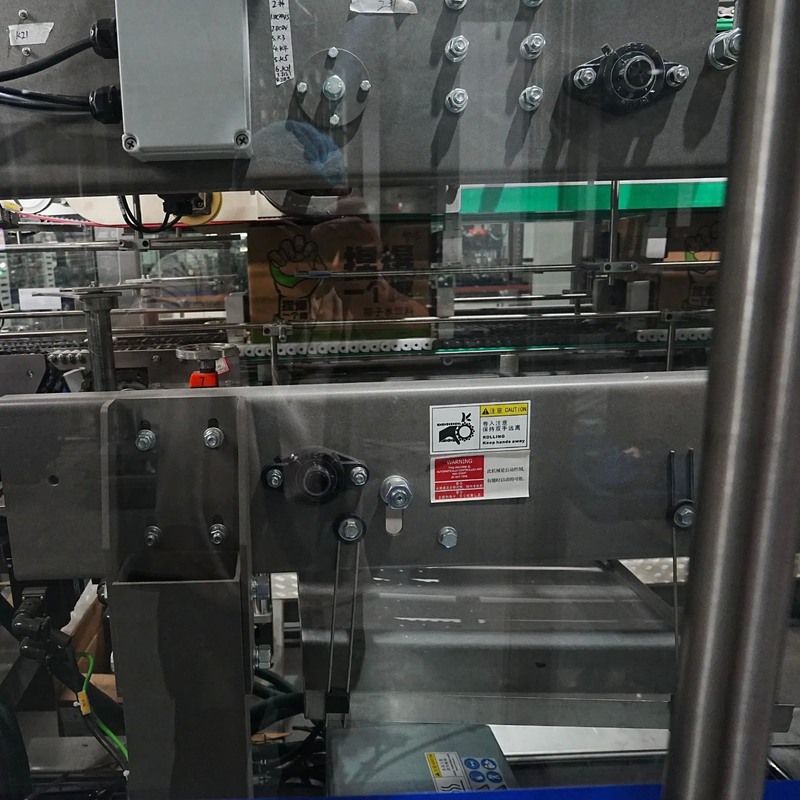

Fotografías detalladas
